22W LED 日光灯、LED 灯管、LED节能灯管

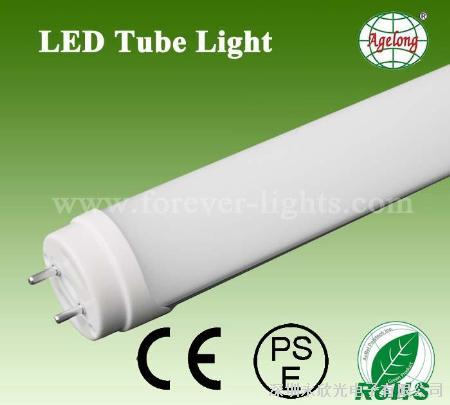

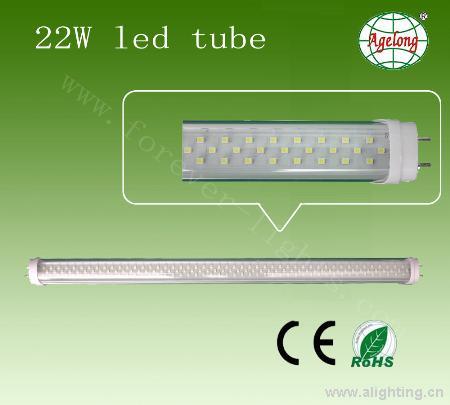

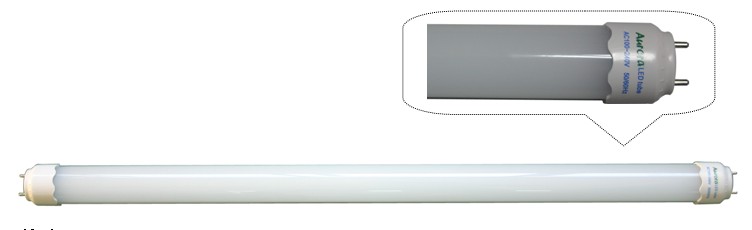

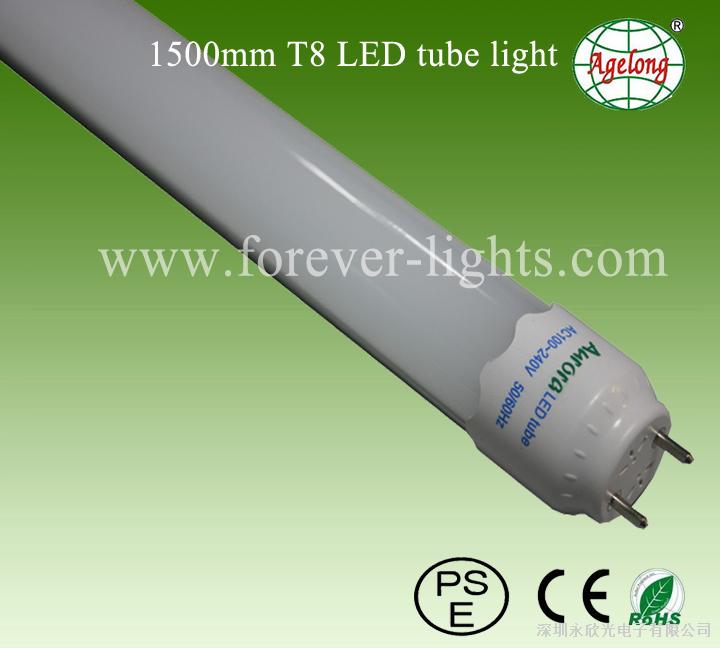

1、产品外观
2、产品特点：
1、 让地球母亲更绿、天空更蓝请使用LED灯。无紫外线、水银、汞等有害材料，内置电源宽电压AC100-240V输入，频率50/60Hz，恒流输出，功耗低、启动速度快、抗震，属于21世纪公认绿色环保照明产品；
2、 传统的日光灯使用的是交流电，所以每秒种会产生100-120次的频闪，LED灯具是把交流电直接转换为直流电，不会闪频，保护眼睛；
3、 高效转换，减少发热，节省能源，寿命更长，完全替代传统日光灯。LED日光灯耗电量是传统日光灯1/3以下，寿命是传统日光灯10倍以上，可以长期使用，减少人工费用；
4、 安全且有稳定的质量，可以经受4KV高压，使用更放心；
5、 清静舒适，适用范围：照明房屋、公共汽车、超市商场、写字楼、学校、工厂等；

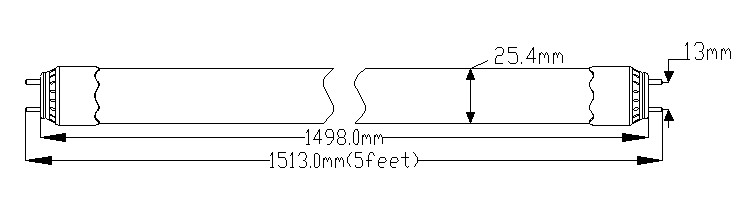

3、外形、结构特征
外壳材质Shell Material：铝合金+PC / Aluminum Alloy+PC 外壳颜色Shell Color：银白色Silvery white
净重Net Weight：0.45Kg
单位Unit：mm ±0.5
4、产品参数：
Item NO.: | XL-TL250XXWAIS-T8R |
输入电压 | AC100～240V | 显色指数 | Ra＞80 |
电源频率 | 50～60Hz | 照射角度 | ＞120° |
功率因素 | >0.97 | LED衰减 | 1～3% / 1,000Hrs |
电源效率 | >87% | LED 色温 | 2700～7000K |
总功率 | 22W | 工作温度 | -20℃～+45℃ |
光通量 | 1800lm | 防护等级 | IP20 |
LED光效 | 80～100lm / W | 光源寿命 | >35000H |

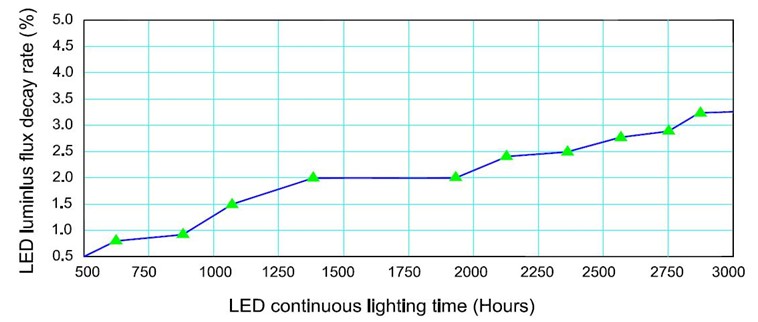

5、LED光通量衰减曲线图
1、以上LED衰减曲线数据在环境温度25℃，24小时不间隔常亮老化1000小时后测得
2、LED光通量衰减跟灯具使用环境有关，温度越高，使用时间越长，衰减越快

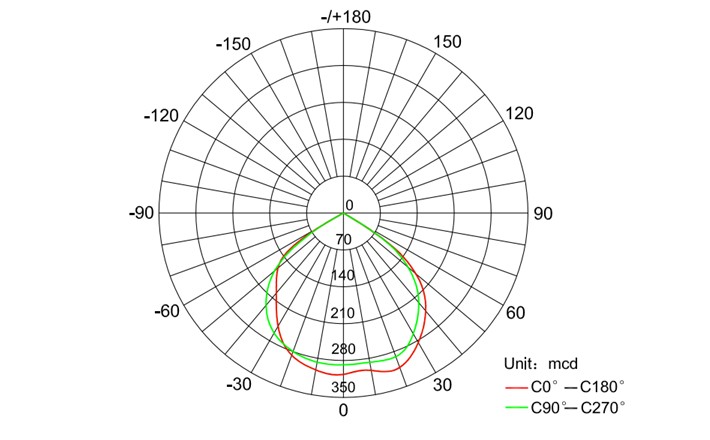

5、配光曲线图

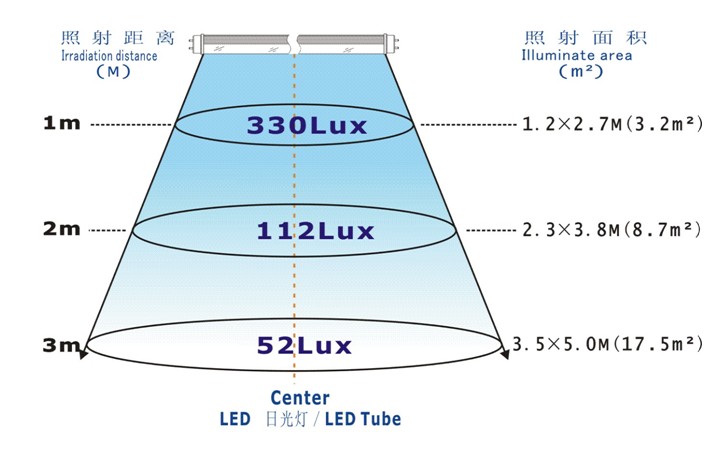

6、照射距离/照度/照射面积

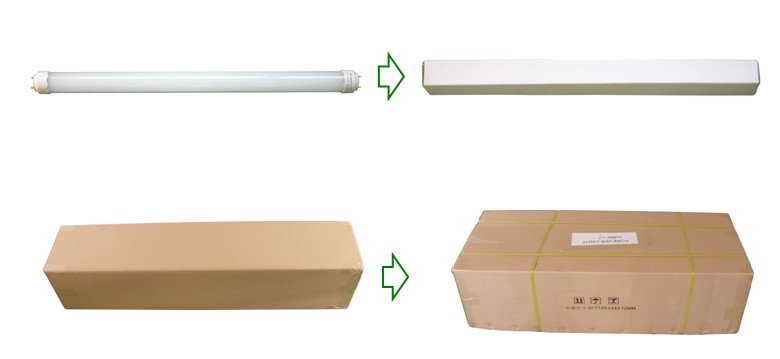

7、产品包装规格
Packing Dimension：（L）1550×（W）375×（H）375mm 50PC/CTN 25Kg
8、使用、安装说明

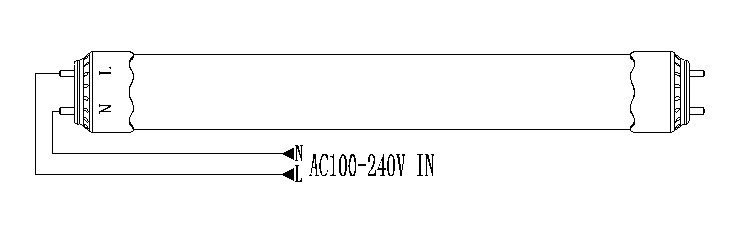

【应用一】常规安装
如下图所示，将LED灯管两端直接接入AC100-240V范围内的电压，频率50/60Hz，通电后灯管正常工作.
【应用二】替换传统荧光灯
替换传统荧光灯时,需把启辉器取除,再将镇流器输入线接到灯座L线上，然后LED灯管即可装入灯架正常使用.

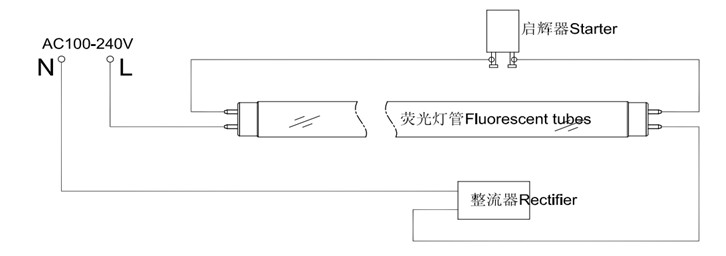

【1】传统荧光灯接线方式

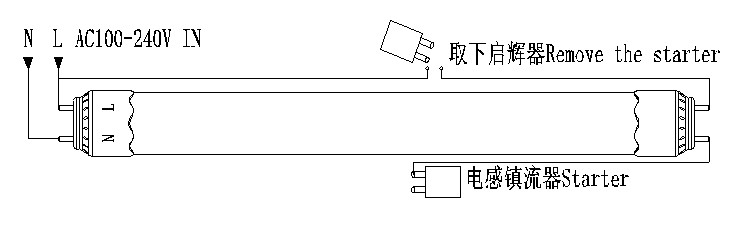

【2】LED灯管接线方式
注意事项：
1. 安装只允许专业电工操作，安装之前请详细检查灯具有无异常；
2. 安装步骤请按附带的产品说明书进行，接线方式正确，严禁带电操作；
